เป็นองค์ประกอบสำคัญในการบรรเทาการขยายตัวทางความร้อนและการหดตัวและการกำจัดการสั่นสะเทือนของท่อเครื่องชดเชยท่อแบ่งออกเป็นหมวดหมู่ตามหลักการชดเชยและสถานการณ์การใช้งาน การออกแบบประเภทต่าง ๆ ได้รับการออกแบบรอบ ๆ "ลดความเครียดจากท่อ" เพื่อสร้างระบบผลิตภัณฑ์ที่เหมาะสำหรับสภาพการทำงานที่หลากหลาย
ตัวชดเชยตามแนวแกนเป็นหมวดหมู่พื้นฐานที่สุด พวกเขาดูดซับการกระจัดตามแนวแกนของท่อผ่านการขยายตัวตามแนวแกนและการหดตัวของเครื่องสูบลม พวกเขามีโครงสร้างขนาดกะทัดรัดและเหมาะสำหรับท่อตรง จำนวนเงินชดเชยของหน่วยเดียวสามารถถึง 50-300 มม. และระดับความดันครอบคลุม 0.6-4.0mpa พวกเขามักจะใช้ในระบบทำความร้อนและเครื่องปรับอากาศ เมื่อติดตั้งพวกเขาจะต้องจับคู่กับวงเล็บคู่มือเพื่อควบคุมการเบี่ยงเบนรัศมี
เครื่องชดเชยตามขวางได้รับการชดเชยการกำจัดผ่านการดัดงอตามขวางของ Bellows ซึ่งเหมาะสำหรับท่อที่มีการเบี่ยงเบนด้านข้าง (เช่นโค้ง) มันใช้โครงสร้างวงแหวนแบบบานพับหรือสากลซึ่งสามารถดูดซับการเคลื่อนที่ด้านข้างของ 100-500 มม. มีความสามารถในการต่อต้านความสามารถในการต่อต้านความสามารถในการใช้กันอย่างแพร่หลายในท่อน้ำมันทางไกลและสามารถจัดการกับการเบี่ยงเบนท่อที่เกิดจากการตั้งถิ่นฐานของฐานรากได้อย่างมีประสิทธิภาพ
เครื่องชดเชยเชิงมุมประกอบด้วยเครื่องสูบลมเดี่ยวหรือหลายตัว พวกเขาชดเชยการกระจัดที่มุมของท่อผ่านการกระจัดเชิงมุม พวกเขามักจะใช้ในรูปแบบท่อรูปตัว L และรูปตัว Z มุมชดเชยสามารถถึง± 15 ° เมื่อใช้กับตัวยึดคงที่สามารถลดความเข้มข้นของความเครียดที่โค้งของท่อ เป็นเรื่องธรรมดาโดยเฉพาะอย่างยิ่งในกระบวนการท่อของพืชเคมี
เครื่องชดเชยแขนประกอบด้วยหลอดแกนและเปลือกนอก พวกเขาดูดซับการกระจัดผ่านการเลื่อนตามแนวแกน จำนวนเงินชดเชยสามารถเข้าถึงได้มากกว่า 1,000 มม. และเหมาะสำหรับท่อขนาดใหญ่ (DN500-DN3000) อย่างไรก็ตามฟิลเลอร์ปิดผนึกจะต้องได้รับการดูแลเป็นประจำ ส่วนใหญ่จะใช้ในท่อน้ำที่มีคุณภาพน้ำที่ดีและใช้กันอย่างแพร่หลายในท่อเทศบาล

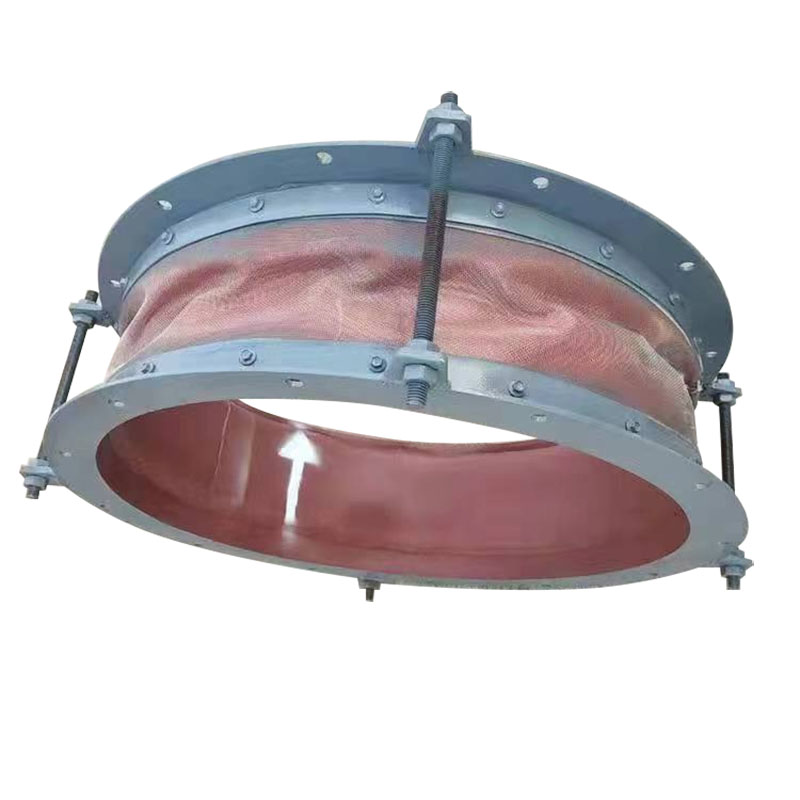

เครื่องชดเชยที่ไม่ใช่โลหะทำจากวัสดุที่ยืดหยุ่นเช่นผ้าและยาง พวกเขามีช่วงความต้านทานอุณหภูมิที่กว้าง (-196 ℃ถึง 1200 ℃) สามารถดูดซับการกระจัดหลายมิติและมีประสิทธิภาพการลดเสียงและเสียงรบกวนที่ดี พวกเขาเหมาะสำหรับฉากที่มีการกัดกร่อนที่แข็งแกร่งและการสั่นสะเทือนสูงเช่น flues โรงไฟฟ้าและท่อไอเสียทางเคมี แต่ความสามารถในการรับแรงดันต่ำ (ปกติ≤0.6mpa)
การเลือกประเภทของเครื่องชดเชยต่าง ๆ จะต้องถูกตัดสินอย่างละเอียดร่วมกับสื่อท่อความดันอุณหภูมิและการกระจัด ประเภทแกนเหมาะสำหรับการกระจัดขนาดเล็กตรงท่อประเภทตามขวางและเชิงมุมเหมาะสำหรับเลย์เอาต์ท่อที่ซับซ้อนประเภทแขนเสื้อเหมาะสำหรับสถานการณ์การกระจัดขนาดใหญ่และประเภทที่ไม่ใช่โลหะจะมุ่งเน้นไปที่ความต้านทานการกัดกร่อนและการดูดซับแรงกระแทก การเลือกที่เหมาะสมสามารถลดอัตราความล้มเหลวของระบบท่อและยืดอายุการใช้งานของอุปกรณ์ซึ่งเป็นส่วนสำคัญของการออกแบบวิศวกรรมท่อ
