ในระบบอุตสาหกรรมที่ทันสมัยการขนส่งของเหลวมักจะเผชิญกับความท้าทายเช่นการสั่นสะเทือนเสียงรบกวนความผันผวนของแรงดันและการเยื้องศูนย์ระหว่างส่วนประกอบท่อ อันการเชื่อมต่อแบบยางนุ่มจัดหาวิธีแก้ปัญหาที่มีประสิทธิภาพเหล่านี้โดยการดูดซับแรงกระแทกชดเชยการกระจัดและทำให้มั่นใจได้ว่าการทำงานของท่ออย่างราบรื่น ตั้งแต่โรงงานบำบัดน้ำไปจนถึงโรงงานปิโตรเคมีตั้งแต่ระบบ HVAC ไปจนถึงเครือข่ายป้องกันอัคคีภัยการเชื่อมต่อที่อ่อนนุ่มของยางมีบทบาทสำคัญในการเพิ่มประสิทธิภาพการดำเนินงานและยืดอายุการใช้งานของอุปกรณ์

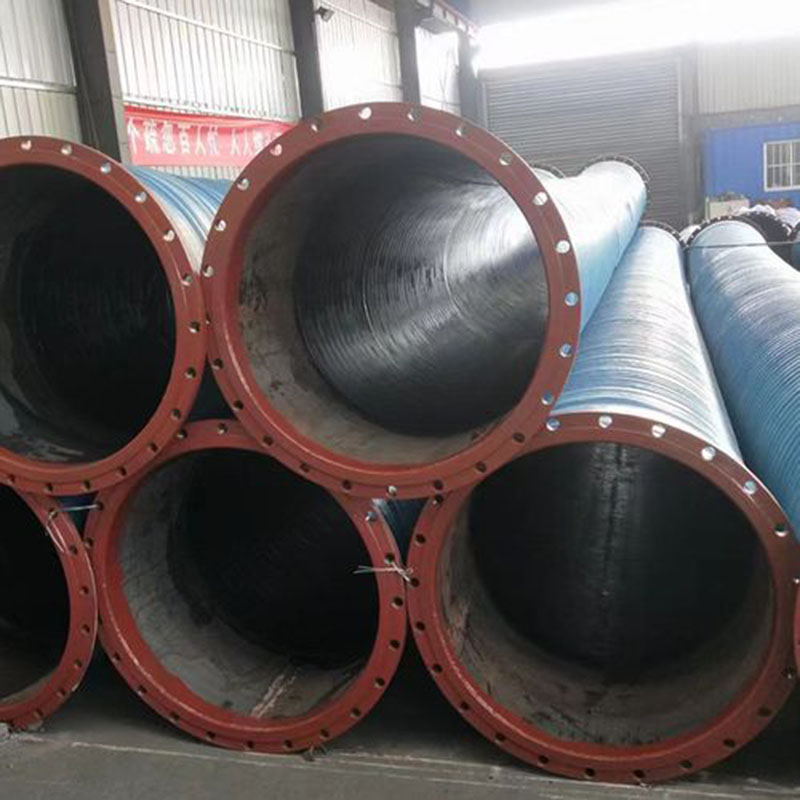

การเชื่อมต่อที่อ่อนนุ่มของยางหรือที่เรียกว่าข้อต่อการขยายตัวของยางหรือข้อต่อที่ยืดหยุ่นของยางเป็นตัวเชื่อมต่อยืดหยุ่นที่ติดตั้งระหว่างสองส่วนไปป์ไลน์ มันมักจะประกอบด้วยยางที่มีคุณภาพสูงผ้าไนลอนเสริมแรงและหน้าแปลนเหล็กออกแบบมาเพื่อจัดการการสั่นสะเทือนการดูดซับเสียงและชดเชยการขยายตัวทางความร้อนหรือการกำจัดเชิงกล
การแยกการสั่นสะเทือน
ดูดซับการสั่นสะเทือนจากปั๊มคอมเพรสเซอร์และอุปกรณ์หมุนอื่น ๆ ลดความเครียดบนท่อ
การลดเสียงรบกวน
ป้องกันการส่งสัญญาณรบกวนเชิงกลตามไปป์ไลน์ปรับปรุงสภาพแวดล้อมการทำงาน
การชดเชยการขยายตัวทางความร้อน
จัดการกับการเปลี่ยนแปลงความยาวที่เกิดจากอุณหภูมิในท่อโดยไม่ต้องใช้โครงสร้างเชิงกลที่ซับซ้อน
การจัดการความกดดันและการเยื้องศูนย์
รองรับการเยื้องศูนย์เล็กน้อยในระหว่างการติดตั้งและจัดการความดันเพิ่มขึ้นอย่างมีประสิทธิภาพ
ความต้านทานการกัดกร่อน
วัสดุยางคุณภาพสูงต้านทานน้ำมันกรดอัลคาไลและน้ำทะเลยืดอายุการใช้งาน
ในการใช้งานอุตสาหกรรมแม้แต่การเยื้องศูนย์หรือการสั่นสะเทือนเล็กน้อยอาจนำไปสู่รอยแตกของท่อหรือความล้มเหลวของข้อต่อ การเชื่อมต่อที่อ่อนนุ่มของยางช่วยลดปัญหาเหล่านี้ได้อย่างมีประสิทธิภาพ
ฟังก์ชั่นการเชื่อมต่อที่อ่อนนุ่มของยางขึ้นอยู่กับโครงสร้างที่ยืดหยุ่นและวัสดุที่ทนทาน การออกแบบที่เป็นเอกลักษณ์ของมันช่วยให้มันเปลี่ยนรูปภายใต้ความเครียดในขณะที่กลับสู่รูปร่างดั้งเดิมเมื่อความเครียดถูกลบออก ความยืดหยุ่นนี้มอบข้อได้เปรียบเชิงกลที่สำคัญ
เมื่อปั๊มสร้างการสั่นสะเทือนข้อต่อยางจะดูดซับพลังงานป้องกันการส่งผ่านไปป์ไลน์
เมื่อระบบผ่านการขยายตัวทางความร้อนหรือการหดตัวข้อต่อยางจะชดเชยการกระจัดตามแนวแกนด้านข้างและเชิงมุม
เมื่อมีความผันผวนของความดันข้อต่อจะกระจายภาระอย่างสม่ำเสมอป้องกันความสมบูรณ์ของท่อ
| ส่วนประกอบ | คำอธิบาย | ผลประโยชน์ |
|---|---|---|
| ตัวยาง | ทำจาก EPDM, NBR, NR หรือสารอื่น ๆ | ให้ความยืดหยุ่นและการปิดผนึก |
| ผ้าเสริม | ไนลอนหรือโพลีเอสเตอร์ที่มีความแข็งแรงสูง | เพิ่มความต้านทานความดัน |
| หน้าท้องเหล็ก | เหล็กกล้าคาร์บอนสแตนเลสหรือเหล็กดัด | สร้างความมั่นใจในการเชื่อมต่อท่อที่ปลอดภัย |
| ซับใน | เยื่อบุต่อต้านการกัดกร่อนเสริม | ปรับปรุงความทนทานสำหรับสื่อที่รุนแรง |
ด้วยการรวมส่วนประกอบโครงสร้างเหล่านี้การเชื่อมต่อที่อ่อนนุ่มของยางจะรักษาประสิทธิภาพของท่อภายใต้สภาพแวดล้อมที่มีความดันสูงอุณหภูมิสูงและสภาพแวดล้อมที่มีการกัดกร่อน
ในการเลือกการเชื่อมต่อที่อ่อนนุ่มของยางที่ถูกต้องเป็นสิ่งสำคัญที่จะต้องเข้าใจพารามิเตอร์ทางเทคนิคของผลิตภัณฑ์ ที่ Fushuo เราให้บริการโซลูชั่นที่เหมาะกับอุตสาหกรรมที่หลากหลายเพื่อให้มั่นใจว่าเข้ากันได้กับความต้องการในการดำเนินงานที่หลากหลาย
| พารามิเตอร์ | ช่วงเวลา |
|---|---|
| เส้นผ่านศูนย์กลางเล็กน้อย (DN) | DN25 - DN3000 |
| แรงกดดันในการทำงาน | PN10 / LIM16 / PN25 |
| อุณหภูมิการทำงาน | -20 ° C ถึง +120 ° C (ปรับแต่งได้สูงสุด 200 ° C) |
| ความสามารถในการกำจัด | แกน± 10 มม., ด้านข้าง± 20 มม., เชิงมุม± 15 ° |
| วัสดุยาง | EPDM, NBR, NR, SBR, FKM, Neoprene |
| มาตรฐานหน้าแปลน | หนึ่งและดูเพียงแค่เบส, ด้วง |
| ความเข้ากันได้ปานกลาง | น้ำ, น้ำทะเล, น้ำมัน, ก๊าซ, สารเคมี, อากาศ |
ข้อต่อที่ยืดหยุ่นเหล่านี้มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องการระบบท่อที่เชื่อถือได้
น้ำประปาและการระบายน้ำ - ท่อเทศบาลการบำบัดน้ำเสียและระบบกลั่นน้ำทะเล
ระบบ HVAC - ดูดซับการสั่นสะเทือนในเครื่องทำความเย็นปั๊มและหอคอยระบายความร้อน
อุตสาหกรรมปิโตรเคมี - ทนต่อน้ำมันก๊าซและสารเคมีกัดกร่อน
โรงไฟฟ้า - จัดการอุณหภูมิสูงและความดันในท่อน้ำเย็น
ทะเลและนอกชายฝั่ง - ป้องกันการกัดกร่อนของน้ำทะเลและผลกระทบโหลดแบบไดนามิก
ระบบป้องกันอัคคีภัย - รักษาเสถียรภาพในระหว่างการเพิ่มขึ้นของแรงดัน
ด้วยการเลือกขนาดวัสดุและการกำหนดค่าที่เหมาะสมวิศวกรสามารถมั่นใจได้ว่าการรวมท่อและความทนทานที่ยาวนาน
a1. เริ่มต้นด้วยการระบุเส้นผ่านศูนย์กลางไปป์ไลน์ของคุณความดันในการทำงานช่วงอุณหภูมิและสื่อของเหลว จากนั้นเลือกวัสดุยางที่เข้ากันได้กับสื่อของคุณ - ตัวอย่างเช่น EPDM สำหรับน้ำร้อน NBR สำหรับน้ำมันและ FKM สำหรับสารเคมีที่แข็งแรง นอกจากนี้ตรวจสอบให้แน่ใจว่ามาตรฐานหน้าแปลนตรงกับข้อกำหนดของคุณ การปรึกษาซัพพลายเออร์ที่มีประสบการณ์เช่น Fushuo สามารถทำให้กระบวนการเลือกง่ายขึ้น
a2. ภายใต้สภาวะปกติการเชื่อมต่อที่อ่อนนุ่มของยางคุณภาพสูงสามารถใช้งานได้ 5 ถึง 10 ปี อย่างไรก็ตามอายุการใช้งานขึ้นอยู่กับปัจจัยหลายประการ:
อุณหภูมิและความดันในการทำงาน
ประเภทของการขนส่งขนาดกลาง
คุณภาพการติดตั้งและการจัดตำแหน่ง
ความถี่ในการบำรุงรักษา
การตรวจสอบตามปกติและการเปลี่ยนแทนในเวลาที่เหมาะสมเป็นสิ่งจำเป็นสำหรับการเพิ่มความทนทานสูงสุด
การเชื่อมต่อที่อ่อนนุ่มของยางเป็นมากกว่าอุปกรณ์เสริมท่อ มันเป็นองค์ประกอบสำคัญสำหรับความปลอดภัยและประสิทธิภาพในการดำเนินงาน จากการลดการสั่นสะเทือนและเสียงรบกวนไปจนถึงการชดเชยการขยายตัวทางความร้อนและป้องกันความล้มเหลวของท่อส่งสัญญาณเหล่านี้มีความสำคัญในหลายอุตสาหกรรม
ที่ฟัชชูโอเรามีความเชี่ยวชาญในการผลิตการเชื่อมต่อที่นุ่มนวลของยางที่มีประสิทธิภาพสูงซึ่งเป็นไปตามมาตรฐานสากลและให้ความน่าเชื่อถือที่ยาวนาน ด้วยเทคโนโลยีการผลิตขั้นสูงและการควบคุมคุณภาพอย่างเข้มงวดเรามั่นใจว่าผลิตภัณฑ์ของเรามีประสิทธิภาพที่ดีที่สุดในสภาพแวดล้อมที่ต้องการมากที่สุด
หากคุณกำลังมองหาโซลูชันที่กำหนดเองหรือต้องการคำแนะนำจากผู้เชี่ยวชาญสำหรับระบบท่อของคุณติดต่อเราวันนี้เพื่อหารือเกี่ยวกับความต้องการของคุณ ทีมงานมืออาชีพของเราพร้อมที่จะให้คำแนะนำที่ปรับแต่งและการสนับสนุนทางเทคนิคที่ครอบคลุม
