ระบบท่ออุตสาหกรรมที่ทันสมัยจะต้องทนต่อแรงกดดันสูงอุณหภูมิที่ผันผวนการสั่นสะเทือนและการสัมผัสทางเคมีในขณะที่ยังคงความน่าเชื่อถือในระยะยาว เมื่ออุตสาหกรรมมีวิวัฒนาการความต้องการโซลูชั่นขั้นสูงที่ลดต้นทุนการบำรุงรักษาปรับปรุงประสิทธิภาพและยืดอายุการใช้งานยังคงเพิ่มขึ้นอย่างต่อเนื่อง หนึ่งในคำตอบที่มีประสิทธิภาพมากที่สุดสำหรับความท้าทายเหล่านี้คือเครื่องชดเชยท่อที่ไม่ใช่โลหะ.

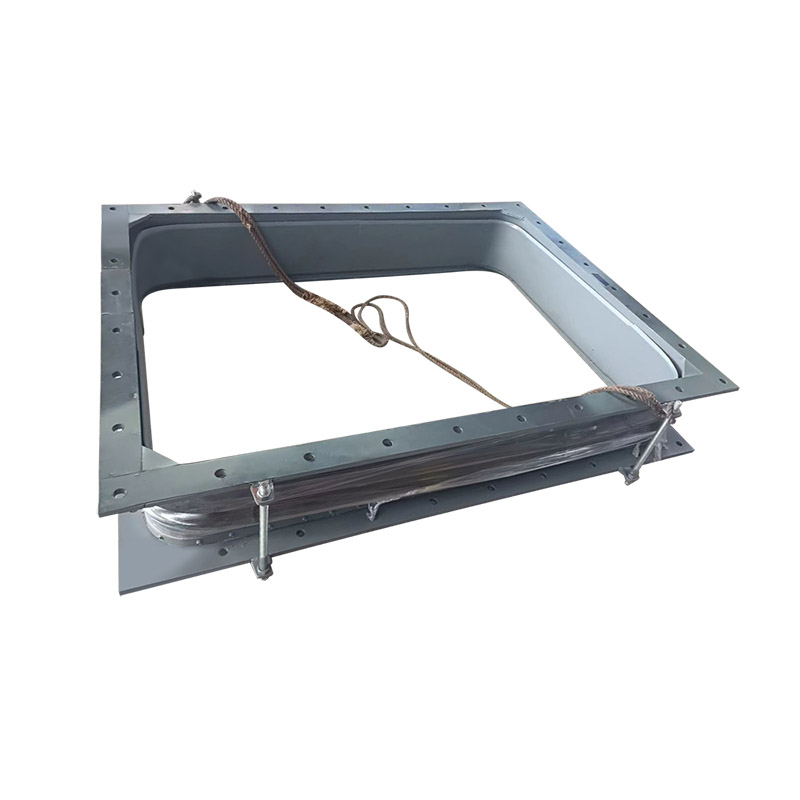

เครื่องชดเชยท่อที่ไม่ใช่โลหะหรือที่เรียกว่าข้อต่อที่ยืดหยุ่นหรือข้อต่อการขยายตัวได้รับการออกแบบมาโดยเฉพาะเพื่อดูดซับการเคลื่อนไหวการสั่นสะเทือนและการขยายตัวทางความร้อนในท่อโดยไม่ต้องพึ่งพาวัสดุโลหะแข็ง ซึ่งแตกต่างจากเครื่องชดเชยโลหะแบบดั้งเดิมซึ่งอาจกัดกร่อนหรืออ่อนล้าภายใต้สภาวะการทำงานที่ก้าวร้าวการออกแบบที่ไม่ใช่โลหะใช้วัสดุคอมโพสิตเช่นยาง, PTFE หรือผ้าเสริม การก่อสร้างนี้ช่วยให้มั่นใจได้ถึงความทนทานความยืดหยุ่นและความต้านทานทางเคมีที่ยอดเยี่ยม
ความยืดหยุ่น: พวกมันดูดซับการกระจัดตามแนวแกนด้านข้างและเชิงมุมได้อย่างง่ายดายซึ่งเกิดจากการขยายตัวทางความร้อนการตั้งถิ่นฐานภาคพื้นดินหรือการเปลี่ยนแปลงโครงสร้าง
ความต้านทานการกัดกร่อน: วัสดุที่ไม่ใช่โลหะไม่เป็นสนิมหรือลดลงเมื่อสัมผัสกับน้ำกรดอัลคาลิสหรือสารเคมีอุตสาหกรรม
การหน่วงการสั่นสะเทือน: ลดเสียงรบกวนและการสั่นสะเทือนในปั๊มคอมเพรสเซอร์และกังหันอย่างมีนัยสำคัญ
การก่อสร้างที่มีน้ำหนักเบา: ง่ายต่อการจัดการติดตั้งและบำรุงรักษาเมื่อเทียบกับทางเลือกโลหะหนัก
ประสิทธิภาพด้านต้นทุน: ลดต้นทุนการติดตั้งและข้อกำหนดการบำรุงรักษาที่ลดลงทำให้พวกเขาเป็นการลงทุนระยะยาวที่ประหยัด
เครื่องชดเชยท่อที่ไม่ใช่โลหะมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเช่นการผลิตพลังงานปิโตรเคมีการบำบัดน้ำการแปรรูปอาหารยาและระบบ HVAC ความเก่งกาจของพวกเขาช่วยให้พวกเขาสามารถปรับให้เข้ากับทั้งแอพพลิเคชั่นที่มีประสิทธิภาพสูงและทุกวัน
ฟังก์ชั่นหลักของเครื่องชดเชยท่อที่ไม่ใช่โลหะคือการชดเชยการเคลื่อนไหวของท่อและป้องกันระบบจากความเสียหาย เมื่อท่อขยายเนื่องจากความร้อนหรือการเปลี่ยนแปลงเนื่องจากการสั่นสะเทือนและความผันผวนของแรงดันข้อต่อที่แข็งจะส่งความเครียดไปยังอุปกรณ์ที่เชื่อมต่อ เครื่องชดเชยดูดซับแรงเหล่านี้ป้องกันรอยแตกการรั่วไหลหรือการสึกหรอก่อนวัยอันควร
การขยายการขยายตัวทางความร้อน
เมื่อท่อร้อนขึ้นพวกเขาจะขยายตัว เครื่องชดเชยที่ไม่ใช่โลหะรองรับการเปลี่ยนแปลงความยาวนี้โดยไม่ต้องถ่ายโอนความเครียดไปยังส่วนประกอบที่อยู่ติดกัน
การแยกการสั่นสะเทือน
ปั๊มเครื่องเป่าลมและคอมเพรสเซอร์สร้างการสั่นสะเทือน ข้อต่อที่ยืดหยุ่นดูดซับการเคลื่อนไหวนี้ลดระดับความเหนื่อยล้าและเสียงรบกวน
ชดเชยการเยื้องศูนย์
การจัดตำแหน่งที่สมบูรณ์แบบในท่อยาวนั้นหายาก เครื่องชดเชยที่ไม่ใช่โลหะอนุญาตให้เบี่ยงเบนเล็กน้อยโดยไม่ลดทอนความสมบูรณ์ของระบบ
การปิดผนึกกับสื่อการกัดกร่อน
PTFE-lined หรือยางชดเชยต้านทานของเหลวที่ก้าวร้าวทำให้มั่นใจได้ว่าการทำงานที่ปลอดภัยและปราศจากการรั่วไหล
โรงไฟฟ้า: จัดการสายก๊าซไอเสียอุณหภูมิสูงและท่อน้ำเย็น
สิ่งอำนวยความสะดวกปิโตรเคมี: ให้ความต้านทานต่อกรดกัดกร่อนตัวทำละลายและไฮโดรคาร์บอน
น้ำประปาและการบำบัด: ใช้ในการสูบน้ำเพื่อลดการสั่นสะเทือนและชดเชยการเคลื่อนไหวของพื้นดิน
อาหารและเครื่องดื่ม: เครื่องชดเชยระดับสุขอนามัยจัดการน้ำไอน้ำและของเหลวได้อย่างปลอดภัย
ระบบ HVAC: ดูดซับการเคลื่อนไหวของอาคารและลดการสั่นสะเทือนในระบบทำความร้อนและความเย็น
| พารามิเตอร์ | ตัวเลือกข้อมูลจำเพาะ |
|---|---|
| ตัวเลือกวัสดุ | EPDM, NBR, Neoprene, ยางธรรมชาติ, PTFE-lined, fabric |
| ช่วงอุณหภูมิ | -40 ° C สูงถึง +200 ° C ขึ้นอยู่กับวัสดุ |
| คะแนนความดัน | PN6, PN10, PN16, PN25 Lahoa |
| ความสามารถในการเคลื่อนไหว | แกน± 20 มม., ด้านข้าง± 35 มม., เชิงมุม± 15 ° (แตกต่างกันตามการออกแบบ) |
| ขนาด | DN25 - DN3000 (ปรับแต่งได้) |
| การเชื่อมต่อสิ้นสุด | การเชื่อมต่อแบบแปลนเกลียวหรือแบบปรับแต่ง |
| แอปพลิเคชัน | น้ำ, ไอน้ำ, น้ำมัน, สารเคมี, ก๊าซ, สารละลาย, HVAC |
โดยการจับคู่วัสดุที่ถูกต้องการจัดอันดับความดันและขนาดตัวชดเชยท่อที่ไม่ใช่โลหะให้บริการที่เชื่อถือได้แม้ในสภาพแวดล้อมการทำงานที่ต้องการมากที่สุด
การเลือกตัวชดเชยที่เหมาะสมนั้นเกี่ยวข้องกับการเลือกขนาดมากกว่าแค่การเลือกขนาด การประเมินรายละเอียดของเงื่อนไขการปฏิบัติงานประเภทสื่อและปัจจัยด้านสิ่งแวดล้อมเป็นสิ่งจำเป็นเพื่อให้มั่นใจว่าประสิทธิภาพและความปลอดภัยสูงสุด
ลักษณะกลาง
ระบุว่าระบบจัดการน้ำน้ำมันก๊าซสารละลายหรือสารเคมี
เลือกวัสดุที่ทนต่อสารเคมีหรือของเหลวเฉพาะ
อุณหภูมิและความดัน
อุณหภูมิสูงอาจต้องใช้วัสดุ PTFE หรือ EPDM
ตรวจสอบให้แน่ใจว่าการจัดอันดับความดันตรงกับข้อกำหนดของระบบเพื่อหลีกเลี่ยงความล้มเหลวก่อนวัยอันควร
ความต้องการการดูดซับการเคลื่อนไหว
คำนวณการเคลื่อนไหวตามแนวแกนด้านข้างและเชิงมุมที่คาดหวัง
เลือกการออกแบบที่สามารถรองรับการกระจัดได้สูงสุด
สภาพแวดล้อมการติดตั้ง
การจัดวางในร่มและกลางแจ้งมีผลต่อการเลือกวัสดุ
สำหรับการสัมผัสกับรังสียูวีหรือโอโซนจะมีสารประกอบที่ทนต่อสภาพอากาศเช่น EPDM
มาตรฐานการปฏิบัติตาม
ในอุตสาหกรรมอาหารเครื่องดื่มหรือเวชภัณฑ์ผู้ชดเชยจะต้องเป็นไปตามมาตรฐาน FDA หรือมาตรฐานสุขอนามัย
สำหรับระบบน้ำอาจจำเป็นต้องมีการรับรอง WRAS หรือ NSF
ทำให้มั่นใจได้ว่าอายุการใช้งานที่ยาวนานขึ้นโดยมีการเปลี่ยนน้อยลง
ปรับปรุงความปลอดภัยโดยลดความเสี่ยงของการรั่วไหลและความล้มเหลว
ปรับประสิทธิภาพให้เหมาะสมผ่านการควบคุมการสั่นสะเทือนและการชดเชยความร้อน
ลดต้นทุนการดำเนินงานโดยลดการหยุดทำงาน
Q1: เครื่องชดเชยท่อที่ไม่ใช่โลหะใช้งานได้นานแค่ไหน?
ตอบ: อายุการใช้งานขึ้นอยู่กับสภาพการทำงานประเภทวัสดุและแนวทางปฏิบัติในการบำรุงรักษา ภายใต้เงื่อนไขมาตรฐานตัวชดเชยคุณภาพสูงสามารถใช้งานได้ 5-10 ปี ในสภาพแวดล้อมที่มีความต้องการมากขึ้นการตรวจสอบอย่างสม่ำเสมอมีความจำเป็นเพื่อเพิ่มอายุการใช้งานให้สูงสุด
Q2: ฉันจะรักษาเครื่องชดเชยท่อที่ไม่ใช่โลหะได้อย่างไร?
ตอบ: การบำรุงรักษาตามปกติเกี่ยวข้องกับการตรวจสอบรอยแตกของพื้นผิวตรวจสอบการเชื่อมต่อหน้าแปลนและการตรวจสอบการรั่วไหล การทำความสะอาดด้วยตัวแทนที่ไม่รุนแรงและหลีกเลี่ยงการสัมผัสกับวัตถุมีคมหรือแรงบิดมากเกินไปจะช่วยยืดอายุการใช้งานของเครื่องชดเชย ควรมีการแทนที่ที่สัญญาณแรกของการสึกหรอเพื่อป้องกันความล้มเหลวของระบบ
ในขณะที่อุตสาหกรรมมีประสิทธิภาพและความยั่งยืนที่มากขึ้นผู้ชดเชยท่อที่ไม่ใช่โลหะมีบทบาทสำคัญมากขึ้นเรื่อย ๆ การออกแบบที่มีน้ำหนักเบาความต้านทานการกัดกร่อนและการปรับตัวทำให้เหมาะสำหรับระบบที่ทันสมัยที่ต้องจัดการกับกระบวนการพลังงานแบบดั้งเดิมและพลังงานหมุนเวียน
วัสดุที่เป็นมิตรกับสิ่งแวดล้อม: การพัฒนาสารประกอบรีไซเคิลและปลอดภัยต่อสิ่งแวดล้อม
การตรวจสอบอัจฉริยะ: การรวมเข้ากับเซ็นเซอร์ IoT เพื่อติดตามการสึกหรอความกดดันและการเคลื่อนไหวแบบเรียลไทม์
ช่วงอุณหภูมิที่ขยาย: การออกแบบ PTFE ขั้นสูงและคอมโพสิตทำให้ประสิทธิภาพสูงขึ้นในสภาวะที่รุนแรง
วิศวกรรมที่กำหนดเอง: การออกแบบเฉพาะอุตสาหกรรมที่ปรับให้เหมาะกับแอพพลิเคชั่นที่ไม่ซ้ำกันเช่นโรงกลั่นน้ำทะเล, อาคาร LNG และสิ่งอำนวยความสะดวกทางชีวเวชภัณฑ์
การเปลี่ยนไปสู่โครงสร้างพื้นฐานที่ยั่งยืนกฎระเบียบด้านความปลอดภัยที่เข้มงวดและระบบที่มีประสิทธิภาพสูงทำให้มั่นใจได้ว่าเครื่องชดเชยที่ไม่ใช่โลหะยังคงเป็นศูนย์กลางของโซลูชั่นด้านวิศวกรรมในอนาคต พวกเขาเสนอความสามารถในการปรับตัวและความน่าเชื่อถือที่ไม่มีใครเทียบเมื่อเทียบกับทางเลือกโลหะแบบดั้งเดิมทำให้พวกเขาเป็นรากฐานที่สำคัญของนวัตกรรมท่อ
ที่ฟัชชูโอเรามีความเชี่ยวชาญในการผลิตเครื่องชดเชยท่อที่ไม่ใช่โลหะคุณภาพสูงที่ออกแบบมาเพื่อให้เป็นไปตามมาตรฐานระดับโลกที่ต้องการมากที่สุด ด้วยเทคนิคการผลิตขั้นสูงวัสดุที่ทนทานและการควบคุมคุณภาพอย่างเข้มงวดผลิตภัณฑ์ของเราให้ประสิทธิภาพที่โดดเด่นในอุตสาหกรรม ไม่ว่าโครงการของคุณจะเกี่ยวข้องกับการผลิตพลังงานการแปรรูปทางเคมีหรือการบำบัดน้ำทีมของเราให้บริการโซลูชั่นที่กำหนดเองที่ยืดอายุการใช้งานและปรับปรุงความน่าเชื่อถือของระบบ
สำหรับข้อมูลจำเพาะโดยละเอียดการปรึกษาหารือทางเทคนิคหรือการสอบถามจำนวนมากติดต่อเราวันนี้เพื่อเรียนรู้ว่า Fushuo สามารถรองรับความต้องการท่ออุตสาหกรรมของคุณได้อย่างไร
