ในระบบท่ออุตสาหกรรมและอาคารตัวชดเชยท่อ(หรือที่เรียกว่าข้อต่อขยายหรือตัวชดเชยแบบยืดหยุ่น) ทำหน้าที่เป็นส่วนประกอบสำคัญที่ช่วยดูดซับการเคลื่อนไหว บรรเทาความเครียด และรักษาความสมบูรณ์ของระบบภายใต้สภาวะการทำงานที่แตกต่างกัน
ต่อไปนี้เป็นสรุปข้อมูลจำเพาะโดยทั่วไปสำหรับตัวชดเชยท่อสูบลมโลหะคุณภาพสูง:
| พารามิเตอร์ | ค่าทั่วไป / ช่วง |
|---|---|
| เส้นผ่านศูนย์กลางที่กำหนด (DN) | DN 50 – DN 2400 มม |
| ความดันที่กำหนด | สูงถึง 2.5 MPa (หรือสูงกว่าสำหรับการออกแบบพิเศษ) |
| อุณหภูมิในการทำงานสูงสุด | สูงถึง ~450 °C (หรือมากกว่าสำหรับโลหะผสมพิเศษ) |
| ความสามารถในการเคลื่อนไหว | การกระจัดตามแนวแกน ด้านข้าง และเชิงมุม (แตกต่างกันไปตามการออกแบบ) |
| วัสดุของเครื่องเป่าลม | สแตนเลส (หรือโลหะผสมที่มีอุณหภูมิสูง) |
| สิ้นสุดการเชื่อมต่อ | เชื่อมปลาย หน้าแปลน เกลียว หรือเซาะร่องตามต้องการ |
| การออกแบบชีวิต / วงจร | ออกแบบมาเพื่อการนับรอบความเหนื่อยล้าสูง คาดหวังมานานหลายทศวรรษเมื่อได้รับการคัดเลือกอย่างเหมาะสม |
ตารางข้อมูลจำเพาะนี้เน้นพารามิเตอร์การออกแบบที่จำเป็น ซึ่งแสดงให้เห็นถึงความเข้มงวดระดับมืออาชีพเบื้องหลังการเลือกผลิตภัณฑ์ เนื้อหาที่ตามมาจะสำรวจว่าเหตุใดผู้ชดเชยจึงมีความสำคัญ วิธีทำงานและได้รับการคัดเลือก และแนวโน้มที่เกิดขึ้นซึ่งกำหนดอนาคตของพวกเขา

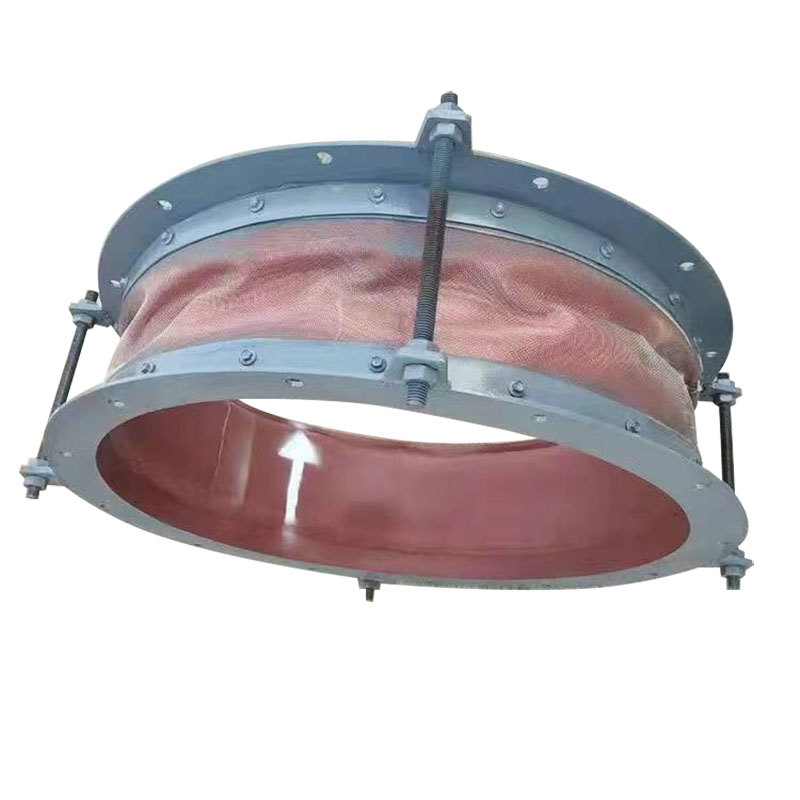

ตัวชดเชยท่อเป็นอุปกรณ์ยืดหยุ่นที่ติดตั้งภายในระบบท่อเพื่อดูดซับการเสียรูปทางกลอันเนื่องมาจากการขยายตัวทางความร้อน การหดตัว การสั่นสะเทือน ความผันผวนของแรงดัน การวางแนวที่ไม่ถูกต้อง การทรุดตัว หรือการเกิดแผ่นดินไหว ในทางปฏิบัติ ตัวชดเชยจำนวนมากถูกสร้างขึ้นด้วยเครื่องสูบลมโลหะตั้งแต่หนึ่งตัวขึ้นไป (องค์ประกอบลูกฟูกที่มีความยืดหยุ่น) พร้อมด้วยตัวเชื่อมต่อและฮาร์ดแวร์รองรับ
ดูดซับการขยายตัว/หดตัวเนื่องจากความร้อน: ป้องกันความเครียดและการเสียรูปของท่อเมื่ออุณหภูมิเปลี่ยนแปลงทำให้เกิดการขยายตัวหรือการหดตัว
การแยกการสั่นสะเทือนและแรงกระแทก: ทำหน้าที่เหมือนองค์ประกอบลดแรงสั่นสะเทือน ช่วยลดการส่งแรงสั่นสะเทือนหรือแรงดันไฟกระชากจากอุปกรณ์ (ปั๊ม คอมเพรสเซอร์ ฯลฯ) เข้าสู่ระบบท่อ
การชดเชยการจัดตำแหน่ง: แก้ไขออฟเซ็ตเล็กๆ หรือการจัดแนวที่ไม่ตรงที่เกิดขึ้นระหว่างการติดตั้งหรือเนื่องจากการเคลื่อนย้ายโครงสร้าง
การบรรเทาความเครียด: ลดความเครียดในส่วนรองรับ หน้าแปลน วาล์ว และอุปกรณ์โดยการปรับการดูดซับการเคลื่อนไหว
รองรับการทรุดตัวหรือการเคลื่อนที่ของแผ่นดินไหว: ช่วยรักษาความสมบูรณ์ภายใต้การเคลื่อนตัวของฐานรากหรือแผ่นดินไหวโดยอนุญาตให้มีการเคลื่อนที่แบบควบคุม
ดังนั้นตัวชดเชยจึงกลายเป็น "บัฟเฟอร์" โครงสร้างที่ปกป้องชิ้นส่วนที่แข็งของระบบท่อจากความเสียหายและความล้มเหลวโดยการกำหนดความยืดหยุ่นตามความจำเป็น
ท่อส่งต้องเผชิญกับความเครียดทางกลจากรอบอุณหภูมิ ความผันผวนของแรงดัน และโหลดแบบไดนามิกอย่างสม่ำเสมอ หากไม่มีที่พักที่เหมาะสม ความเครียดเหล่านี้อาจทำให้เกิดการแตกร้าวเมื่อยล้า การรั่วไหล หรือความล้มเหลวร้ายแรง ตัวชดเชยคือโซลูชันทางวิศวกรรมที่ช่วยบรรเทาความเครียดเหล่านี้และปรับปรุงความทนทานของระบบ
การลดความเครียดและอายุยืนยาว
ด้วยการดูดซับการขยายตัวและการหดตัว ตัวชดเชยจะป้องกันการสะสมของความเครียดจากความร้อนในท่อ วาล์ว และข้อต่อ จึงช่วยยืดอายุการใช้งาน
ความกะทัดรัดและประสิทธิภาพพื้นที่
เมื่อเปรียบเทียบกับลูปหรือส่วนโค้งส่วนขยายที่ยาว ตัวชดเชยให้การดูดซับการเคลื่อนที่ในบรรจุภัณฑ์ขนาดกะทัดรัด
โหลดโครงสร้างที่ต่ำกว่า
อุปกรณ์ช่วยลดการถ่ายโอนโหลดไปยังพุกหรือโครงสร้างอาคาร ช่วยลดความจำเป็นในการรองรับที่ออกแบบมากเกินไป
เค้าโครงระบบที่เรียบง่าย
ด้วยการชดเชยที่ยืดหยุ่นเฉพาะจุด การออกแบบท่อจึงตรงไปตรงมามากขึ้น และลดความซับซ้อน
การควบคุมเสียงรบกวนและการสั่นสะเทือน
การลดการสั่นสะเทือนและการเป็นจังหวะจะช่วยลดระดับเสียงรบกวนและปกป้องอุปกรณ์ที่มีความละเอียดอ่อน
การปรับตัวให้เข้ากับสภาวะต่างๆ
ตัวชดเชยที่เลือกสรรมาอย่างดีสามารถจัดการกับการกระจัดหลายทิศทาง (ตามแนวแกน ด้านข้าง และเชิงมุม)
ประหยัดต้นทุนตลอดอายุการใช้งาน
แม้ว่าต้นทุนเริ่มต้นจะสูงกว่าการเชื่อมต่อแบบแข็ง แต่การประหยัดจากการบำรุงรักษาที่ลดลง เวลาหยุดทำงาน และการทำงานซ้ำมักจะทำให้ค่าใช้จ่ายเหมาะสม
ข้อจำกัดที่อาจเกิดขึ้นในการพิจารณา
ระยะการชดเชยมีจำกัด — การเคลื่อนไหวขนาดใหญ่เกินกว่าที่ออกแบบไว้เป็นอันตราย
จะต้องจัดการแรงดันดัน โดยเฉพาะอย่างยิ่งสำหรับประเภทแนวแกน
ต้นทุนของการออกแบบรอบสูงและอุณหภูมิสูงสามารถเพิ่มขึ้นได้อย่างมาก
การติดตั้ง การวางแนว และการรองรับที่เหมาะสมมีความสำคัญต่อประสิทธิภาพ การใช้งานที่ผิดนำไปสู่ความล้มเหลวตั้งแต่เนิ่นๆ
เมื่อพิจารณาถึงข้อดีข้อเสียเหล่านี้ การใช้ตัวชดเชยควรพิจารณาจากความเครียดทางความร้อนและการวิเคราะห์ทางกลอย่างละเอียดถี่ถ้วน ในการใช้งานหลายประเภท โดยเฉพาะอย่างยิ่งในโรงไฟฟ้า ปิโตรเคมี HVAC และการติดตั้งทางอุตสาหกรรม ประโยชน์ที่ได้รับมีมากกว่าต้นทุนที่เพิ่มขึ้นอย่างเห็นได้ชัด
ตัวชดเชยตามแนวแกน
จัดการการยืด/การบีบอัดตามแนวแกนเท่านั้น เหมาะสำหรับการวิ่งทางตรงที่มีจุดคงที่ที่กำหนดไว้อย่างชัดเจน
ตัวชดเชยด้านข้าง
รองรับการกระจัดด้านข้าง คันชักมักใช้เพื่อควบคุมแรงเคลื่อนที่
ตัวชดเชยเชิงมุม
ออกแบบมาให้งอเป็นมุมประมาณจุดหมุน
ตัวชดเชยสากล (หลายด้านล่าง)
รวมความยืดหยุ่นตามแนวแกน + ด้านข้าง + เชิงมุมไว้ในหน่วยเดียว — มีประโยชน์ในรูปทรงท่อที่ซับซ้อน
แรงดันสมดุล (แรงขับสมดุล)
รูปทรงภายในทำให้แรงกดเป็นกลาง ช่วยลดภาระบนโครงสร้างการยึด
ควรเลือกเครื่องสูบลมและชิ้นส่วนเชื่อมต่อจากสแตนเลส โลหะผสมนิกเกิล หรือวัสดุอื่นๆ ที่เข้ากันได้กับของเหลว อุณหภูมิ และสภาพแวดล้อม
ในระบบที่มีฤทธิ์กัดกร่อนหรืออุณหภูมิสูง อาจใช้โลหะผสมแปลกใหม่ (อินโคเนล, ฮาสเตลลอย) หรือซับใน
ประมาณการเดินทางที่คาดหวังทั้งหมด (ตามแนวแกน ด้านข้าง เชิงมุม) ตลอดวงจรอุณหภูมิ เลือกการออกแบบที่ให้ระยะขอบและความสามารถในการล้ารอบสูง
ตรวจสอบให้แน่ใจว่าแรงดันและอุณหภูมิที่กำหนดของเครื่องชดเชยตรงกันหรือเกินกว่าสภาวะของระบบ โดยมีขอบเขตด้านความปลอดภัย
เลือกปลายเชื่อม หน้าแปลน ร่อง หรือเกลียวเพื่อให้ตรงกับระบบของคุณ ยืนยันว่ามีพื้นที่ว่างในการติดตั้งเพียงพอ (รวมถึงการเคลื่อนย้ายในอนาคต) อนุญาตให้มีการตรวจสอบและบำรุงรักษาการเข้าถึง
การยึดและการนำทางภายนอกที่เหมาะสมจะช่วยป้องกันการโค้งงอหรือการโก่งงอของตัวชดเชยโดยไม่พึงประสงค์ อาจจำเป็นต้องมีเครื่องพันธนาการเพื่อจำกัดการเคลื่อนที่หรือควบคุมเส้นทางโหลด
องค์ประกอบเครื่องสูบลมจะงอ (พับหรือกางออก) เพื่อตอบสนองต่อการเปลี่ยนแปลงความยาวของท่อหรือการเปลี่ยนตำแหน่ง
ในการเคลื่อนที่ตามแนวแกน รอยพับจะบีบอัดหรือขยายเพื่อดูดซับการกระจัด
ในการเคลื่อนที่ด้านข้างหรือเชิงมุม เครื่องเป่าลมจะโค้งงอหรือแรงบิดตามนั้น (ขึ้นอยู่กับการออกแบบ)
คันชักหรือรางนำภายนอกอาจควบคุมทิศทางของแรงและป้องกันการยืดออกมากเกินไป
อาจใช้ท่อนำภายใน ปลอก หรือส่วนเสริมแรงเพื่อลดความปั่นป่วนของการไหล และจำกัดไม่ให้เครื่องเป่าลมสัมผัสกับแรงของไหล
การจัดตำแหน่ง: ตรวจสอบให้แน่ใจว่าตัวชดเชยอยู่ในแนวเดียวกับท่อเพื่อหลีกเลี่ยงการโหลดด้านข้าง
พุกและไกด์: ติดตั้งพุก ไกด์ และสายรัดตามแบบการออกแบบ
การทดสอบการเคลื่อนไหว: ก่อนเริ่มเดินเครื่อง ให้ขยับตัวชดเชยตลอดจังหวะเพื่อตรวจสอบระยะห่าง
พรีโหลดความร้อน: บางครั้งการบีบอัดล่วงหน้าแบบเย็นจะถูกใช้เพื่อทำให้ตัวชดเชยอยู่ตรงกลางในช่วงของมัน
ส่วนสนับสนุน: ต้องรองรับตัวชดเชยเป็นส่วนหนึ่งของการออกแบบท่อเพื่อหลีกเลี่ยงการหย่อนคล้อย
การเชื่อม/การจับเจ่า: ใช้เทคนิคการเชื่อมและการจับเจ่าที่เหมาะสม เพื่อหลีกเลี่ยงการบิดเบือน
การตรวจสอบด้วยสายตาเป็นประจำ: มองหารอยแตก การเสียรูป หรือสัญญาณของความเหนื่อยล้า
การตรวจสอบรอยรั่ว: ระวังรอยรั่วบริเวณรอยเชื่อมหรือปะเก็น
การตรวจสอบรอบการทำงาน: บันทึกจำนวนรอบและเปรียบเทียบกับอายุการใช้งานการออกแบบ
การตรวจสอบการสั่นสะเทือน: ตรวจสอบให้แน่ใจว่าระดับการสั่นสะเทือนยังคงอยู่ในเกณฑ์ที่ยอมรับได้
การวางแผนการเปลี่ยน: ขึ้นอยู่กับการสึกหรอ วางแผนการเปลี่ยนก่อนที่จะเกิดความล้มเหลว
การทำความสะอาด: ดูแลเครื่องเป่าลมและบริเวณโดยรอบให้ปราศจากเศษที่อาจเสียดสีหรือถลอก
ตัวชดเชยอัจฉริยะ / เปิดใช้งานเซ็นเซอร์
การฝังสเตรนเกจ เซ็นเซอร์ดิสเพลสเมนต์ หรือเซ็นเซอร์ติดตามสุขภาพเพื่อคาดการณ์ความล้าและการแจ้งเตือนการบำรุงรักษา
โลหะผสมและการเคลือบขั้นสูง
การใช้วัสดุประสิทธิภาพสูง (โลหะผสมนิกเกิล, การเคลือบเซรามิก) สำหรับสภาพแวดล้อมที่รุนแรง (ของไหลที่วิกฤตยิ่งยวดและรุนแรง)
การออกแบบหลายแกนขนาดกะทัดรัด
รูปทรงใหม่ช่วยให้มีความยืดหยุ่นสูงขึ้นในพื้นที่ขนาดเล็กสำหรับการติดตั้งที่คับแคบ
การใช้งานการผลิตสารเติมแต่ง
การใช้ชิ้นส่วนเปลี่ยนผ่านที่พิมพ์แบบ 3 มิติหรือองค์ประกอบทางเรขาคณิตที่ซับซ้อนเพื่อเพิ่มประสิทธิภาพการทำงาน
การบูรณาการกับ Digital Twin และการวิเคราะห์เชิงคาดการณ์
การตรวจสอบพฤติกรรมของตัวชดเชยในการทำงานจริงและบูรณาการเข้ากับ Digital Twins ของโรงงานเพื่อการบำรุงรักษาเชิงคาดการณ์
ในขณะที่ตลาดผลักดันไปสู่ประสิทธิภาพที่สูงขึ้น แรงกดดัน/อุณหภูมิที่สูงขึ้น และอัตรากำไรขั้นต้นที่เข้มงวดมากขึ้น ผู้ชดเชยจะต้องมีการพัฒนา ระบบต่างๆ เช่น โรงไฟฟ้าที่วิกฤตยิ่งยวด เครื่องปฏิกรณ์เคมีขั้นสูง และการประยุกต์ใช้พลังงานใหม่ (เช่น ระบบไฮโดรเจน) กำหนดข้อกำหนดที่มีความต้องการมากขึ้น เครื่องชดเชยแห่งอนาคตต้องไม่เพียงแต่ยืดหยุ่นได้อย่างน่าเชื่อถือ แต่ยังให้ข้อเสนอแนะในการวินิจฉัยและบูรณาการเข้ากับระบบอัจฉริยะได้อย่างราบรื่น
ผู้ผลิตและกลุ่ม R&D กำลังลงทุนมหาศาลในด้านการวิเคราะห์วงจรชีวิต เซ็นเซอร์ วัสดุใหม่ และการทำให้ระบบชดเชยเป็นโมดูล ความต้องการกำลังเพิ่มขึ้นในด้านพลังงานหมุนเวียน, LNG, การส่งไฮโดรเจน, ระบบพลังงานของเขต และการผลิตขั้นสูง จุดมุ่งเน้นคือการเปลี่ยนจากความทนทานเชิงกลล้วนๆ ไปสู่ระบบบูรณาการที่ชาญฉลาด
ถาม: จะทราบได้อย่างไรว่าจะใช้ตัวชดเชยตามแนวแกน ด้านข้าง หรือเชิงมุม
ตอบ: คำนวณการเคลื่อนตัวที่คาดหวังในแต่ละทิศทางโดยพิจารณาจากการขยายตัวทางความร้อนของท่อ พิกัดความเผื่อในการจัดแนว การเคลื่อนตำแหน่งรองรับ หรือการทรุดตัว หากส่วนใหญ่เป็นแนวแกน ตัวชดเชยตามแนวแกนอาจเพียงพอแล้ว หากมีการเยื้องศูนย์ด้านข้างหรือเชิงมุม ให้พิจารณาแนวด้านข้าง เชิงมุม หรือตัวชดเชยสากลตามนั้น การวิเคราะห์ขั้นสูง (องค์ประกอบไฟไนต์ การวิเคราะห์ความเครียด) มักจะเป็นแนวทางในการตัดสินใจนี้
ถาม: จะเกิดอะไรขึ้นหากตัวชดเชยทำงานเกินระยะการเคลื่อนไหวที่ออกแบบไว้
ตอบ: การทำงานเกินขีดจำกัดการออกแบบอาจทำให้เกิดความล้าของโลหะ การโก่งงอ ความเครียดเกินที่สูบลมหรือขั้วต่อ และความล้มเหลวในที่สุด (การแตกร้าวหรือการรั่วไหล) มันลดอายุการใช้งานของวงจรลงอย่างรุนแรงและอาจนำไปสู่การพังทลายอย่างฉับพลันและหายนะ ดังนั้นระยะขอบและข้อจำกัดด้านความปลอดภัยในการออกแบบจึงมีความสำคัญ
ตัวชดเชยท่อเป็นพื้นฐานของระบบท่อที่ยืดหยุ่นและมีประสิทธิภาพ โดยนำเสนอการบรรเทาความเครียด ลดแรงสั่นสะเทือน และการแก้ไขการวางแนว การผสมผสานวัสดุ ความสามารถในการเคลื่อนย้าย และการบูรณาการระบบอย่างเหมาะสมเป็นสิ่งสำคัญสำหรับประสิทธิภาพในระยะยาว ด้วยการเพิ่มขึ้นของระบบอัจฉริยะและความต้องการประสิทธิภาพการดำเนินงานที่สูงขึ้น ตัวชดเชยกำลังพัฒนา—ไม่ใช่แค่ในฐานะส่วนประกอบทางกลแบบพาสซีฟ แต่เป็นสินทรัพย์อัจฉริยะที่ได้รับการตรวจสอบในเครือข่ายท่อสมัยใหม่
